Diagramm zur Entitätsbeziehung

Was ist eine entity relationship (ER) diagram? Ein ER -Diagramm ist eine Visualisierung von Tabellen in einer Datenbank und deren Beziehung zueinander. Dieses Thema enthält einige ER Diagramme, die Ihnen dabei helfen, die Beziehung zwischen einigen gängigen Adobe Commerce-Datenbanktabellen zu visualisieren.

NOTE
In diesem Thema sehen Sie die Wörter join, Beziehung, und path. Anhand dieser Wörter wird beschrieben, wie zwei Tabellen miteinander verbunden sind.

Core Commerce ER Abbildung

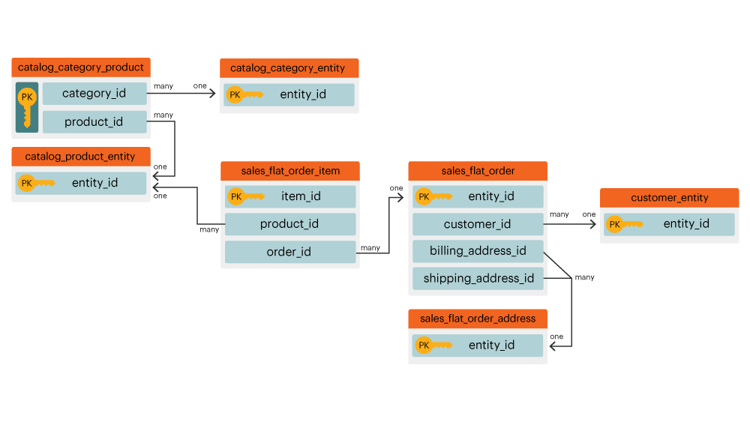

4_DB_Chart

Diese ER -Diagramm stellt die Beziehungen zwischen den Kerntabellen in einer Commerce-Datenbank dar. Indem Sie mehrere Beziehungen gleichzeitig anzeigen, können Sie sehen, wie sich Daten auf viele Tabellen beziehen würden.

Die folgenden Abschnitte enthalten ER Diagramme, die jeweils für zwei Tabellen spezifisch sind. Um ein Diagramm und die zugehörige Beschreibung anzuzeigen, klicken Sie auf die Kopfzeile für diesen Abschnitt.

customer\_entity & sales\_flat\_order

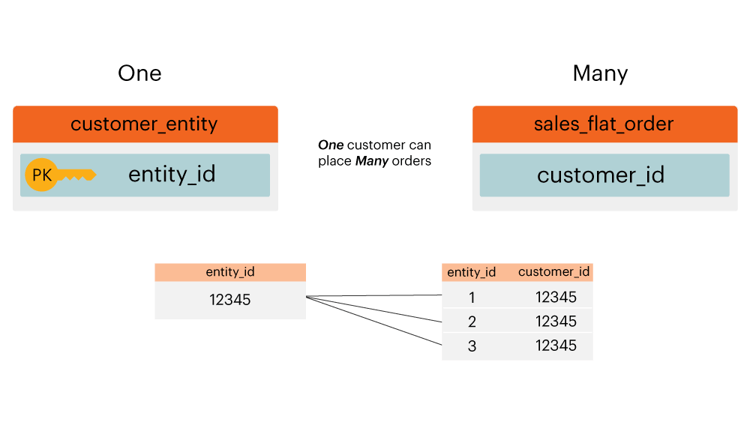

Ein Kunde, viele Bestellungen

Ein Kunde kann viele Bestellungen tätigen. Die Beziehung zwischen diesen beiden Tabellen ist customer\_entity.entity\_id = sales\_flat\_order.customer\_id

IMPORTANT
customer\_entity.entity\_id ist nicht gleich sales\_flat\_order.entity\_id. Die erste kann als customer\_id und die zweite als order\_id.

Within Commerce IntelligenceWenn der Pfad zwischen diesen beiden Tabellen nicht vorhanden ist, können Sie Pfad erstellen auf der Registerkarte Data Warehouse. Wenn Sie bereit sind, den Pfad zu erstellen, wird er wie folgt definiert:

sales\_flat\_order & sales\_flat\_order\_item

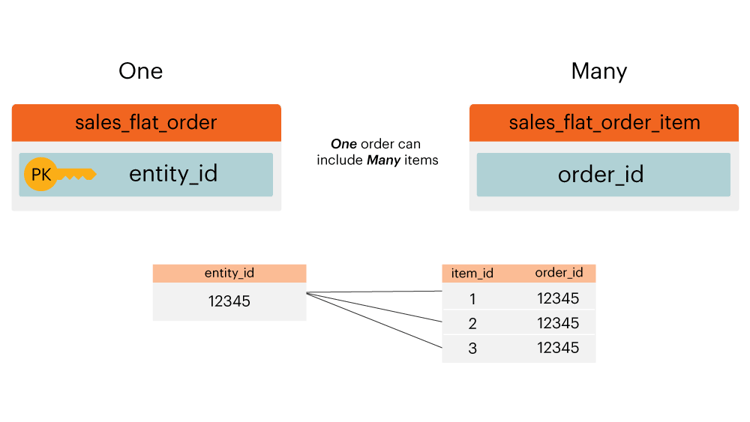

1_OneOrderManyItems

Eine Bestellung kann viele Elemente enthalten. Die Beziehung zwischen diesen beiden Tabellen ist sales\_flat\_order.entity\_id = sales\_flat\_order\_item.order\_id.

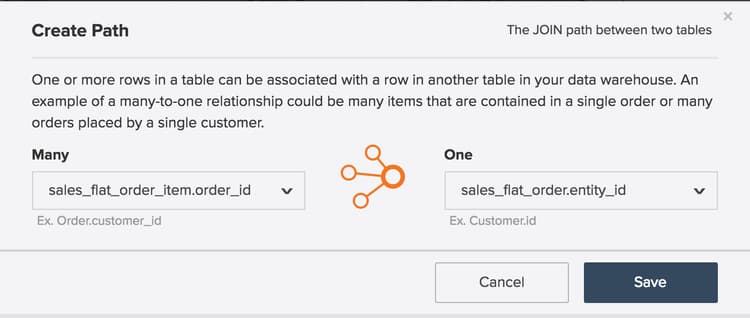

Within Commerce IntelligenceWenn der Pfad zwischen diesen beiden Tabellen nicht vorhanden ist, können Sie Pfad erstellen auf der Registerkarte Data Warehouse . Wenn Sie bereit sind, den Pfad zu erstellen, definieren Sie den Pfad wie unten dargestellt.

catalog\_product\_entity & sales\_flat\_order\_item

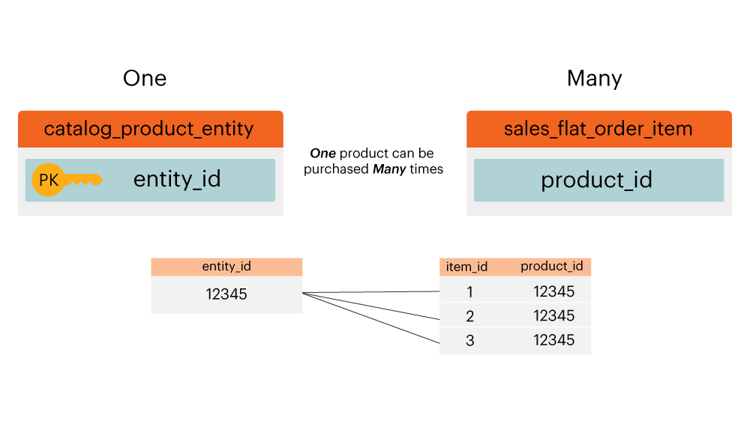

3_OneProductManyTimes

Ein Produkt kann viele Artikel gekauft werden. Die Beziehung zwischen diesen beiden Tabellen ist catalog\_product\_entity.entity\_id = sales\_flat\_order\_item.product.

Within Commerce IntelligenceWenn der Pfad zwischen diesen beiden Tabellen nicht vorhanden ist, können Sie Pfad erstellen auf der Registerkarte Data Warehouse. Wenn Sie bereit sind, den Pfad zu erstellen, definieren Sie den Pfad wie unten dargestellt.
