Beschreibung des SMPP-Connectors smpp-connector-desc
Datenfluss des SMS-Connectors sms-data-flow
In diesem Abschnitt wird beschrieben, wie der SMS-Prozess Daten handhabt.

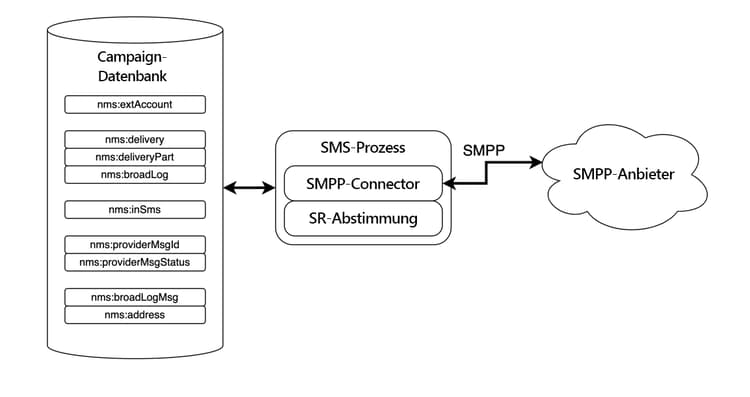

Im Folgenden finden Sie ein allgemeines Blockdiagramm, in dem zusammengefasst wird, wie der SMS-Prozess mit seiner Umgebung interagiert.
Der SMS-Prozess umfasst zwei wichtige Komponenten: den SMPP-Connector selbst, der die Kommunikation mit dem SMPP-Provider verarbeitet, und eine Hintergrundaufgabe für die SR-Abstimmung.
Datenfluss für SMPP-Konten sms-data-flow-smpp-accounts
Der SMS-Prozess fragt nms:extAccount ab und erzeugt neue Verbindungen in seinem SMPP-Connector, wobei die Einstellungen der einzelnen Konten übergeben werden. Die Abrufhäufigkeit kann in serverConf in der Einstellung configRefreshMillis angepasst werden.
Der SMPP-Connector versucht für jedes aktive SMPP-Konto, Verbindungen immer aktiv zu halten. Wenn die Verbindung verloren geht, stellt er die Verbindung wieder her.
Datenfluss beim Senden der Nachrichten sms-data-flow-sending-msg
-
Der SMS-Prozess wählt aktive Sendungen durch Scannen von nms:delivery aus. Ein Versand ist in folgenden Fällen aktiv:
- Sein Status besagt, dass Nachrichten gesendet werden können.
- Der Gültigkeitszeitraum ist nicht abgelaufen.
- Es handelt sich um einen tatsächlichen Versand (es handelt sich beispielsweise nicht um eine Vorlage, er wurde nicht gelöscht)
- Der SMPP-Connector konnte mindestens eine Verbindung für das externe Konto öffnen, das mit dem Versand verknüpft ist.
-
Der SMS-Prozess lädt für jeden Versand Versandteile. Wenn der Versandteil teilweise gesendet wurde, prüft der SMS-Prozess, welche Nachrichten bereits gesendet wurden, indem er das Broadlog überprüft.
-
Der SMS-Prozess erweitert die Vorlage mit Personalisierungsdaten aus dem Versandteil.
-
Der SMPP-Connector generiert ein MT (SUBMIT_SM-PDU), der dem Inhalt und anderen Einstellungen entspricht.
-
Der SMPP-Connector sendet den MT über eine Transmitter- (oder Transceiver-)Verbindung.
-
Der Provider gibt eine ID für diesen MT zurück. Er wird in nms:providerMsgId eingefügt.
-
Der SMS-Prozess aktualisiert das Broadlog auf den Versandstatus.
-
Im Falle eines endgültigen Fehlers aktualisiert der SMS-Prozess das Broadlog entsprechend und kann eine neue Art von Fehler in nms:broadLogMsg erzeugen.
Datenfluss beim Empfangen von SR sms-data-flow-sr
- Der SMPP-Connector empfängt und decodiert den SR (DELIVER_SM-PDU). Er verwendet im externen Konto definierte Regexes, um die Nachrichten-ID und den Status zu erhalten.
- Nachrichten-ID und Status werden in nms eingefügt:providerMsgStatus
- Nach dem Einfügen antwortet der SMPP-Connector mit einer DELIVER_SM_RESP-PDU.
- Wenn während des Prozesses etwas schiefgelaufen ist, sendet der SMPP-Connector eine negative DELIVER_SM_RESP-PDU und protokolliert eine Nachricht.
Datenfluss beim Empfangen eines MO sms-data-flow-mo
- Der SMPP-Connector empfängt und decodiert den MO (DELIVER_SM-PDU).
- Das Schlüsselwort wird aus der Nachricht extrahiert. Wenn es mit einem deklarierten Schlüsselwort übereinstimmt, werden die entsprechenden Aktionen ausgeführt. Er kann in nms:address schreiben, um die Quarantäne zu aktualisieren.
- Wenn benutzerdefinierte TLV deklariert werden, werden sie entsprechend ihren jeweiligen Einstellungen decodiert.
- Der vollständig decodierte und verarbeitete MO wird in die nms:inSms-Tabelle eingefügt.
- Der SMPP-Connector antwortet mit einer DELIVER_SM_RESP-PDU. Wenn ein Fehler erkannt wurde, wird ein Fehler-Code an den Provider zurückgegeben.
Datenfluss beim Abstimmen von MT und SR sms-reconciling-mt-sr
- Die SR-Abstimmkomponente liest regelmäßig nms:providerMsgId und nms:providerMsgStatus. Daten aus beiden Tabellen werden zusammengeführt.
- Für alle Nachrichten, die einen Eintrag in beiden Tabellen haben, wird der entsprechende nms:broadLog-Eintrag aktualisiert.
- Die nms:broadLogMsg-Tabelle kann während des Prozesses aktualisiert werden, wenn ein neuer Fehlertyp erkannt wird, oder um die Zähler für Fehler zu aktualisieren, die nicht manuell qualifiziert wurden.
Abgleichen von MT-, SR- und Broadlog-Einträgen sms-matching-entries

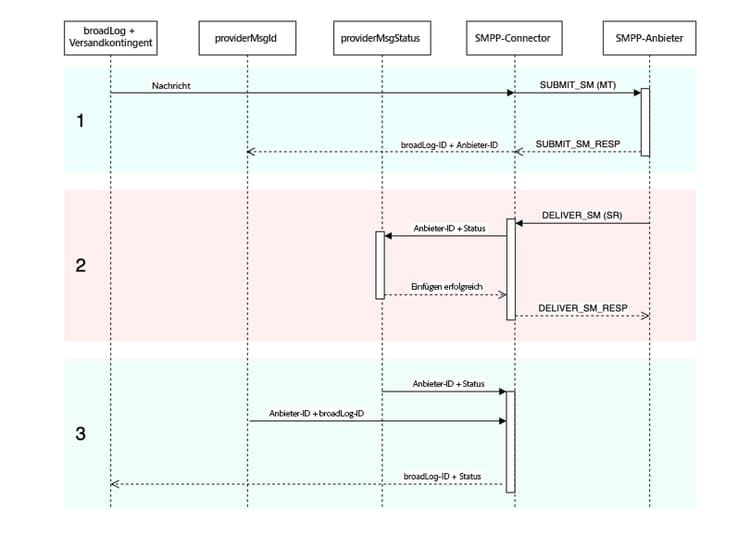

Im Folgenden finden Sie ein Diagramm, das den gesamten Prozess beschreibt:
Phase 1
- Die Nachricht wird gescannt, formatiert und dann an den SMPP-Connector übertragen.
- Der SMPP-Connector formatiert sie als SUBMIT_SM MT PDU.
- Der MT wird an den SMPP-Provider gesendet.
- Der Provider antwortet mit SUBMIT_SM_RESP. SUBMIT_SM und SUBMIT_SM_RESP werden durch ihre sequence_number abgeglichen.
- SUBMIT_SM_RESP stellt eine ID bereit, die vom Provider stammt. Diese ID wird zusammen mit der Broadlog-ID in die nms:providerMsgId-Tabelle eingefügt.
Phase 2
- Der Provider sendet eine DELIVER_SM SR PDU.
- Der SR wird analysiert, um Provider-ID, Status und Fehler-Code zu extrahieren. In diesem Schritt werden Extraktions-Regexes verwendet.
- Die Provider-ID und der entsprechende Status werden in nms:providerMsgStatus eingefügt.
- Wenn alle Daten sicher in die Datenbank eingefügt werden, antwortet der SMPP-Connector mit DELIVER_SM_RESP. DELIVER_SM und DELIVER_SM_RESP werden durch ihre sequence_number abgeglichen.
Phase 3
- Die SR-Abstimmkomponente des SMS-Prozesses scannt sowohl nms:providerMsgId als auch nms:providerMsgStatus-Tabellen regelmäßig.
- Wenn eine Zeile in beiden Tabellen übereinstimmende Anbieter-IDs enthält, werden die beiden Einträge zusammengeführt. Dadurch kann die Broadlog-ID (gespeichert in providerMsgId) mit dem Status (gespeichert in providerMsgStatus) abgeglichen werden.
- Das Broadlog wird mit dem entsprechenden Status aktualisiert.
Affinitäten und der dedizierte Prozess-Connector sms-affinities
Affinitäten werden vom dedizierten Prozess-Connector ignoriert. Er wird nur innerhalb des SMS-Prozesses ausgeführt.
serverConf-Optionen sms-serverconf-options
Einige Einstellungen können in serverConf.xml angepasst werden. Wie alle anderen Einstellungen in dieser Datei sollte dies in der Datei config-instance.xml angegeben werden. Alle Einstellungen befinden sich im Element < mta2 > .
Diese Tabelle fasst alle Einstellungen zusammen. Werte, die Min/Max beinhalten, geben eine grobe Vorstellung von dem Bereich, den Sie in den meisten Fällen berücksichtigen sollten. Der Debugging-Wert ist der Wert, den Sie bei der Suche nach Problemen wählen müssen, die nicht mit der Leistung in Zusammenhang stehen.
